Circuitos En Serie con un Motor, un Bombillo y un Pulsador

Problema:

Construir un circuito en serie con un motor, un bombillo y un pulsador.

Que componentes necesitamos y que función tienen cada uno:

Protoboard:

Un protoboard es una placa utilizada para construir y probar circuitos electrónicos sin necesidad de soldar.

Cables:

Los cables son conductores que permiten el paso de corriente eléctrica entre componentes en un circuito.

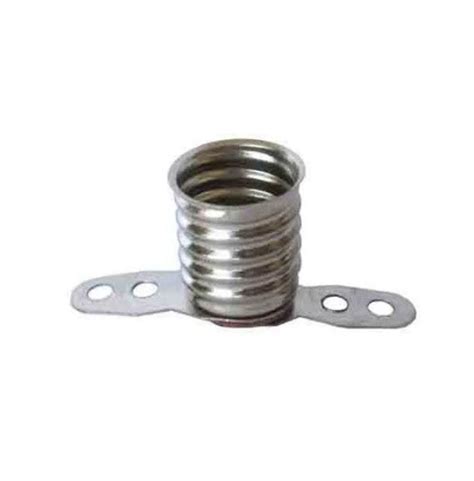

Socket para bombillo:

Un socket para bombillo es un conector que permite instalar y alimentar un bombillo, facilitando su encendido mediante el paso de corriente eléctrica.

Bombillo:

Un bombillo es un dispositivo que convierte energía eléctrica en luz.

Jumper:

Un jumper es un cable corto con conectores en los extremos, usado para hacer conexiones rápidas en circuitos, especialmente en Protoboard.

Pulsador:

Un pulsador es un interruptor que permite o interrumpe el paso de corriente solo mientras se mantiene presionado.

Motor:

Un motor es un dispositivo que convierte energía eléctrica en movimiento mecánico.

Ventilador:

El circuito electrónico enciende el ventilador para activarlo cuando sea necesario, controlando su funcionamiento.

Porta baterías:

Un porta batería es un soporte que mantiene las baterías en su lugar y permite conectarlas fácilmente a un circuito.

Construccion paso a paso:

Paso 1: Colocar el porta baterías en el protoboard

Se coloca el porta baterías sobre el protoboard, conectando el cable positivo (+) al riel de energía (generalmente a la derecha) y el cable negativo (-) al riel común (a la izquierda).

Paso 2: Colocar el motor y el ventilador en el protoboard

Se coloca el motor en el protoboard. Como el ventilador ya está pegado al motor, ambos componentes se conectan juntos. Se conecta un terminal del motor al riel de energía positiva de la protoboard, y el otro terminal se deja listo para conectarlo al pulsador.

Paso 3: Colocar el pulsador en el protoboard

Se coloca un terminal del pulsador al terminal del motor que está conectado al riel positivo y el otro terminal del pulsador se conecta al socket del bombillo, completando la conexión en serie

Paso 4: Colocar el bombillo en el protoboard

Se coloca un terminal del socket del bombillo al terminal del pulsador que se acaba de conectar, y el otro terminal del socket se conecta al riel negativo de la protoboard.

Paso 5: Colocar las baterías en el porta baterías

Se colocan las baterías en el porta baterías, conectando el cable positivo al riel de energía de la protoboard y el cable negativo al riel común.

Funcionamiento:

En este circuito en serie, la batería proporciona la energía necesaria para que la corriente fluya a través de todos los componentes conectados en una única ruta: el motor, el pulsador y el bombillo. Cuando se presiona el pulsador, el circuito se cierra, permitiendo que la corriente pase primero por el motor (activando el ventilador, si está conectado) y luego por el bombillo, haciendo que se encienda. Al estar en serie, tanto el motor como el bombillo reciben la misma corriente, por lo que se encienden simultáneamente. El motor convierte la energía eléctrica en energía mecánica para mover el ventilador, mientras que el bombillo convierte la energía eléctrica en luz. El funcionamiento depende de que todos los componentes estén conectados de forma continua, por lo que si uno de ellos se desconecta o falla, el circuito entero dejaría de funcionar.
